应用领域
安全监控，特殊照明，工业检测

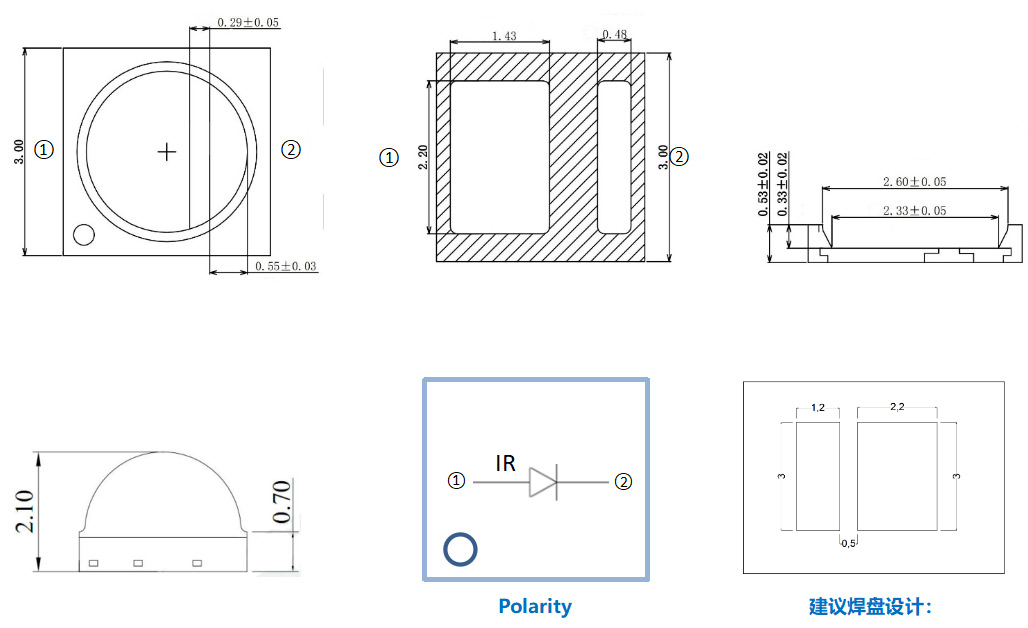

外观尺寸
参数
|
Parameter 参数 |
Symbol 符号 |
Rating 等级 |
Unit 单位 |
|
Forward Current 正向电流 |
IF |
400 |
mA |
|
Pulse Forward Current 正向脉冲电流 |
IFP |
700 |
mA |
|
Power Dissipation 额定功率 |
PO |
0.7 |
W |
|
Operation temperature range 工作温度 |
Topr |
-35 to +60 |
℃ |
|
Storage Temperature Range 储存温度范围 |
Tstg |
-40 to +85 |
℃ |
|
Junctiontemperature 结温 |
TJ |
115 |
℃ |
|
ESD sensitivity(HBM) 抗静电级别 |
--- |
2000 |
V |
|
Soldering Temperature 回流温度 |
Tsld |
260℃ for 10sec |
|
Note： Frequency 10KHz, duty ratio ≤10%
频率 10KHz ，占空比≤10％
Electrical-Optical Characteristics (Ta=25℃) 光电特性
|
Parameter 参数 |
Test Condition 测试条件 |
Symbol 符号 |
Min 最小值 |
Typ 典型值 |
Max 最大值 |
Unit 单位 |
|
Forward Voltage 正向电压 |
IF=400mA |
VF |
1.4 |
--- |
1.6 |
V |
|
Radiant Intensity 辐射强度 |
IF=400mA |
Ie |
150 |
--- |
200 |
mw/sr |
|
Radiant Power 辐射通量 |
IF=400mA |
ϕe |
250 |
--- |
300 |
mW |
|
Wavelength Dominant/Peak 主波长/峰值波长 |
IF=400mA |
λp |
840 |
--- |
860 |
nm |
|
Thermal Rendering Index 热阻 |
IF=400mA |
RJ-B |
15 |
--- |
25 |
℃/W |
|
Reverse Current 反向电流 |
VR=-5V |
IR |
--- |
--- |
5 |
μA |
|
View Angle 发光角度 |
IF=400mA |
2θ 1/4 |
--- |
100 |
--- |
deg. |
